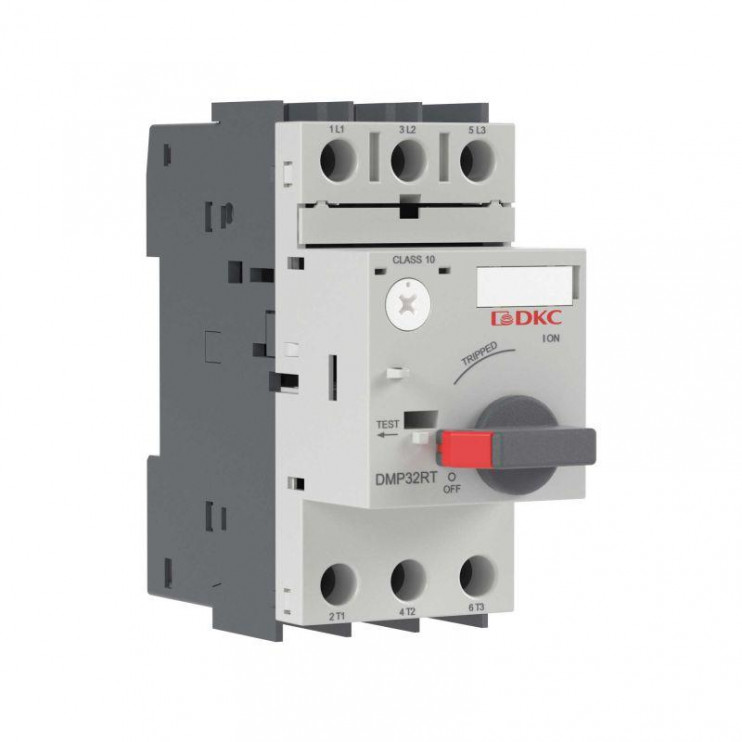

Автоматический выключатель защиты двигателя "YON" DMP32RT с регулируемой уставкой 10-16 A 3P 50 kA с термомагнитным расцепителем RT для защиты трехфазных асинхронных двигателей от перегрузки класса 10, неполнофазных режимов работы и токов короткого замыкания в соответствии с выбранными уставками. Устройства имеют широкий ряд аксессуаров, включая выносную поворотную рукоятку для установки в шкафах управления двигателями MCC.
Характеристики
Со встроенным вспомогательным выключателем | Нет |
Со встроенным расцепителем минимального напряжения | Нет |
С защитой от перегрева | Да |
Система расцепления | Термомагнитная |
Номинальная мощность в рабочем режиме AC-3, 230 В | 3.7 кВт |
Номинальная предел.наибольшая отключающ.способность Icu при 400В перемен.тока AC | 50 кА |
Чувствительный к обрыву фазы | Да |
Глубина | 96 мм |
Номинальная мощность при AC-3, 400 В | 9 кВт |
Номинальный ток длительной нагрузки Iu | 16 А |
Количество полюсов | 3 |
Диапазон настройки устройства защиты от перегрузки с | 10 А |
Диапазон настройки устройства защиты от перегрузки по | 16 А |
Номинальное напряжение с | 400 В |
Номинальное напряжение по | 400 В |
Степень защиты IP | IP20 |
Тип присоединения главной электрической цепи | Винтовое соединение |
Тип элемента управления | Поворотный выключатель |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с | 208 А |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по | 208 А |
Конструктивное исполнение | Комплектное устройство в корпусе |
Габариты | 0.105 × 0.105 × 0.055 м |
Высота | 97.3 мм |
Серия | Автоматические выключатели защиты двигателей до 63А |
Ширина | 45 мм |
