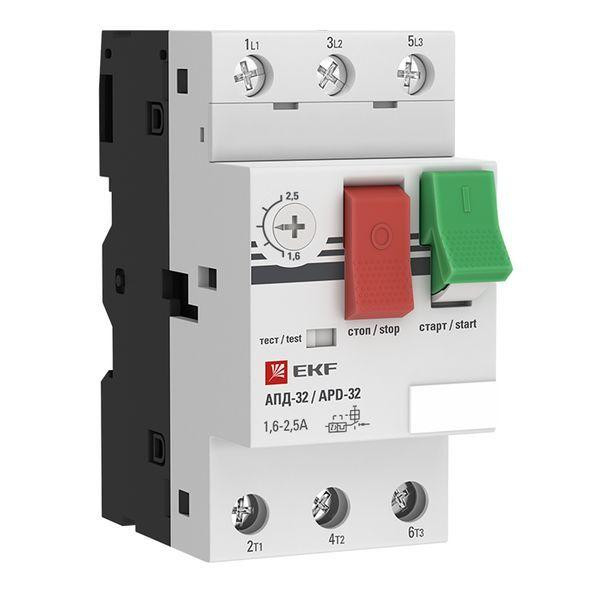

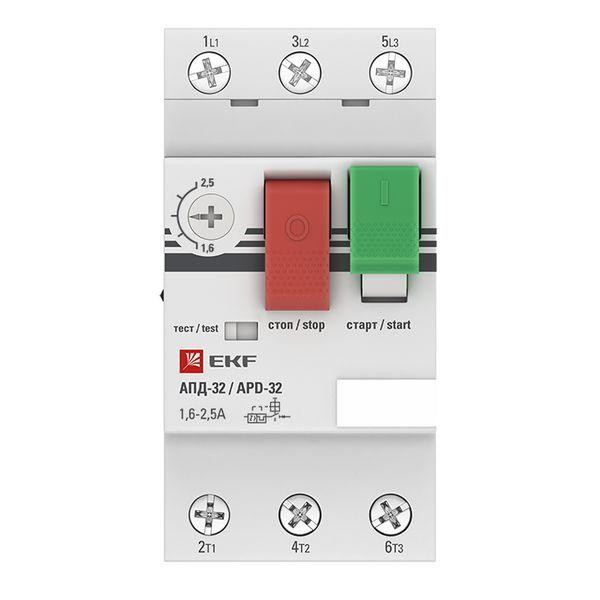

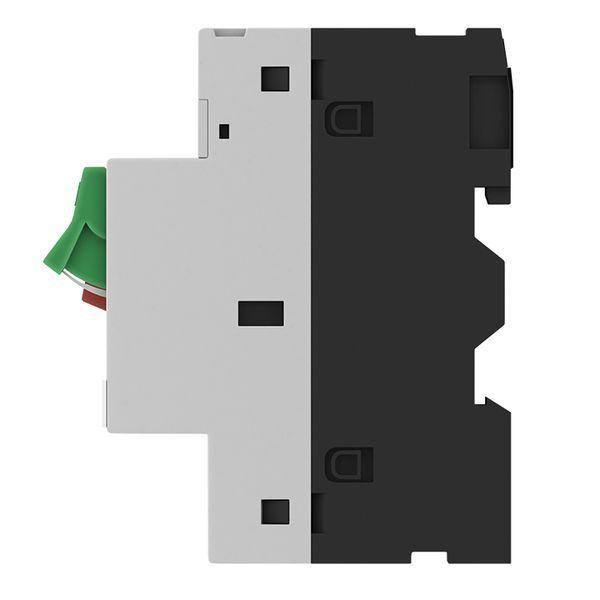

Автоматические выключатели пуска двигателя серии АПД?32 с термомагнитным расцепителем специально предназначены для коммутаций цепей переменного тока напряжением до 690 В частотой 50/60 Гц, а также управления и защиты трехфазных асинхронных двигателей от перегрузки, обрыва фазы, короткого замыкания.
Характеристики
Номинальная мощность при AC-3, 400 В | .75 кВт |
Со встроенным вспомогательным выключателем | Нет |
Номинальный ток длительной нагрузки Iu | 2.5 А |
Со встроенным расцепителем минимального напряжения | Нет |
Количество полюсов | 3 |
Диапазон настройки устройства защиты от перегрузки с | 1.6 А |
Диапазон настройки устройства защиты от перегрузки по | 2.5 А |
Номинальное напряжение с | 400 В |
Номинальное напряжение по | 600 В |
Степень защиты IP | IP20 |
С защитой от перегрева | Да |
Тип присоединения главной электрической цепи | Винтовое соединение |
Тип элемента управления | Кнопка нажимная |
Система расцепления | Термомагнитная |
Номинальная мощность в рабочем режиме AC-3, 230 В | 0 кВт |
Номинальная предел.наибольшая отключающ.способность Icu при 400В перемен.тока AC | 100 кА |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с | 1.6 А |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по | 2.5 А |
Чувствительный к обрыву фазы | Да |
Конструктивное исполнение | Встроенное устройство стационарного исполнения |
Габариты | 0.095 × 0.05 × 0.085 м |
Серия | PROxima |
Ширина | 45 мм |
