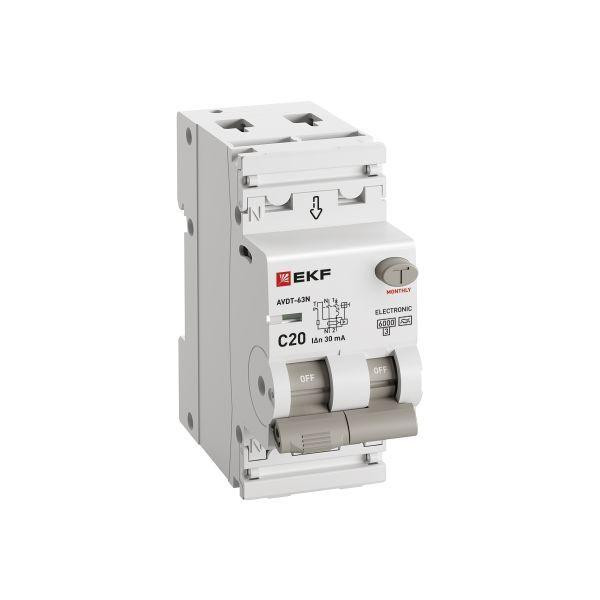

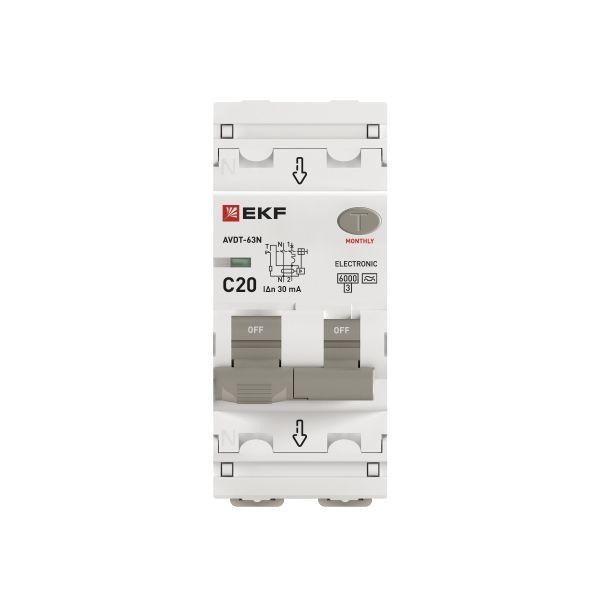

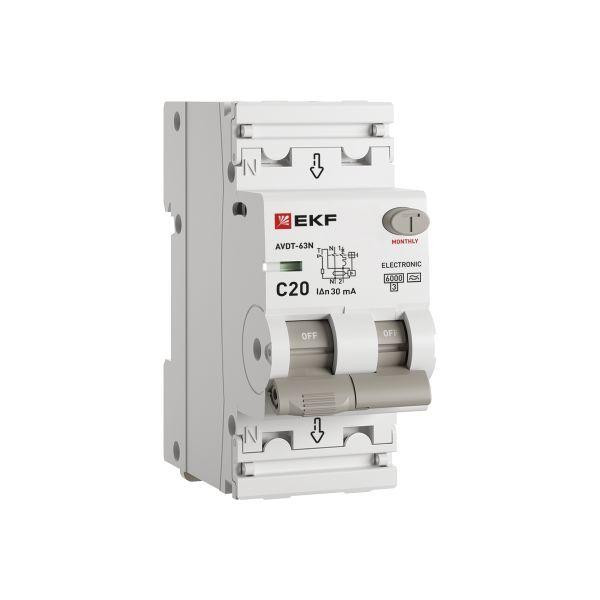

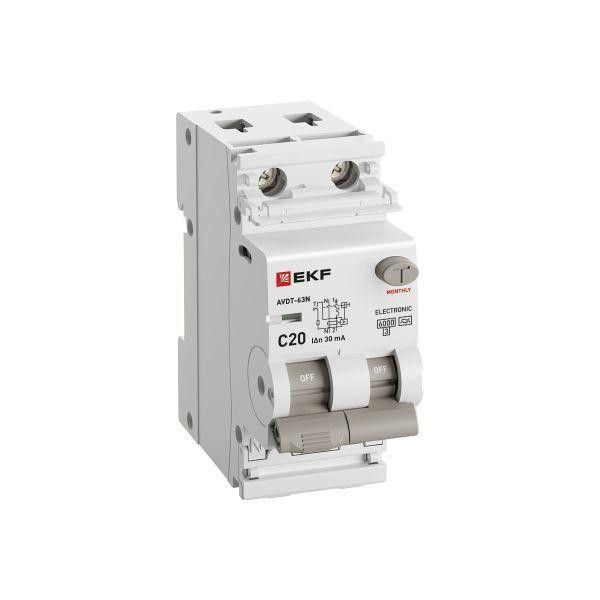

Автоматический выключатель дифференциального тока АВДТ-63N PROXIMA EKF – это аппарат, сочетающий функции автоматического выключателя с электромеханическим или электронным УЗО. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Особая конструкция рычага обеспечивает информативность устройства, указывая на причину срабатывания (опущена только часть рычага – короткое замыкание или перегрузка, опущены обе части рычага – ток утечки). Особенностью данной серии АВДТ является усовершенствованная конструкция. Данные выключатели имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования винтовых клемм, что исключает несанкционированный доступ к проводникам. Автоматические выключатели дифференциального тока АВДТ-63N PROXIMA EKF соответствуют ГОСТ IEC 61009-1. Возможна коммутация алюминиевым и медным проводником.
Характеристики
Тип по току утечки | A |
Частота (Гц) | 50/60 Гц |
С устройством блокировки | Нет |
Защита от ложного срабатывания | Нет |
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 | 6 кА |
Характеристика отключения | Без выдержки времени |
Номинальный ток | 20 А |
Род тока | Переменный ток (AC) |
Глубина монтажа, установки | 72 мм |
Номинальное напряжение | 230 В |
Характеристика срабатывания | C |
Номинальное напряжение изоляции Ui | 500 В |
Номинальный ток утечки | .03 А |
Степень загрязнения (число) | 3 |
Ширина в числах модульных расстояний | 2 |
Степень защиты IP | IP20 |
Количество защищенных полюсов | 1 |
С коммутируемым нейтральным проводником | Да |
Для скрытого монтажа | Да |
Сечение однопроволочного проводника с | 0 кв.мм |
Сечение однопроволочного проводника по | 25 кв.мм |
Сечение многопроволочного гибкого проводника с | 0 кв.мм |
Сечение многопроволочного гибкого проводника по | 16 кв.мм |
Рабочая температура окружающей среды с | -25 град.C |
Рабочая температура окружающей среды по | 50 град.C |
Общее количество полюсов | 2 |
Номинальное импульсное напряжение | 6 кВ |
Габариты | 0.09 × 0.08 × 0.04 м |
