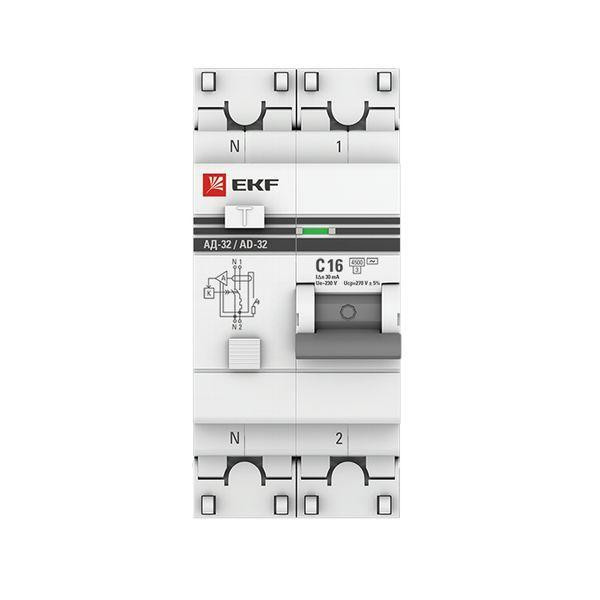

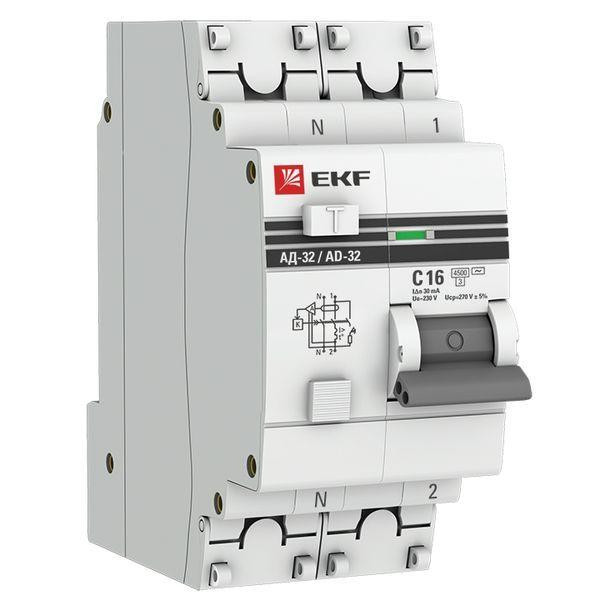

Дифференциальный автоматический выключатель АД-32 EKF PROxima представляет собой аппарат, сочетающий функции автоматического выключателя с устройством защитного отключения. При обнаружении автоматическим выключателем в защищаемом участке сети тока утечки (повреждения) на землю или сверхтока (тока перегрузки или короткого замыкания) происходит срабатывание устройства, приводящее к отключению защищаемой сети. Ассортимент АД-32 дополнен дифавтоматами АД-32 тип А и АД-32 селективными.
Характеристики
Тип по току утечки | Переменный ток (AC) |
Частота (Гц) | 50 Гц |
Номинальная отключающая способность в соответствии с EN 60898 | 4.5 кА |
Номинальная отключающая способность по IEC 60947-2 | 4.5 кА |
С устройством блокировки | Нет |
Защита от ложного срабатывания | Нет |
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 | 4.5 кА |
Характеристика отключения | Без выдержки времени |
Номинальный ток | 16 А |
Род тока | Переменный ток (AC) |
Глубина монтажа, установки | 73 мм |
Номинальное напряжение | 230 В |
Характеристика срабатывания | C |
Номинальное напряжение изоляции Ui | 500 В |
Номинальный ток утечки | .03 А |
Степень загрязнения (число) | 3 |
Ширина в числах модульных расстояний | 2 |
Степень защиты IP | IP20 |
Количество защищенных полюсов | 1 |
С коммутируемым нейтральным проводником | Да |
Для скрытого монтажа | Да |
Сечение однопроволочного проводника с | 0 кв.мм |
Сечение однопроволочного проводника по | 25 кв.мм |
Сечение многопроволочного гибкого проводника с | 0 кв.мм |
Сечение многопроволочного гибкого проводника по | 16 кв.мм |
Рабочая температура окружающей среды с | -25 град.C |
Рабочая температура окружающей среды по | 55 град.C |
Общее количество полюсов | 2 |
Номинальное импульсное напряжение | 6 кВ |
Габариты | 0.085 × 0.035 × 0.08 м |
Серия | PROxima |
