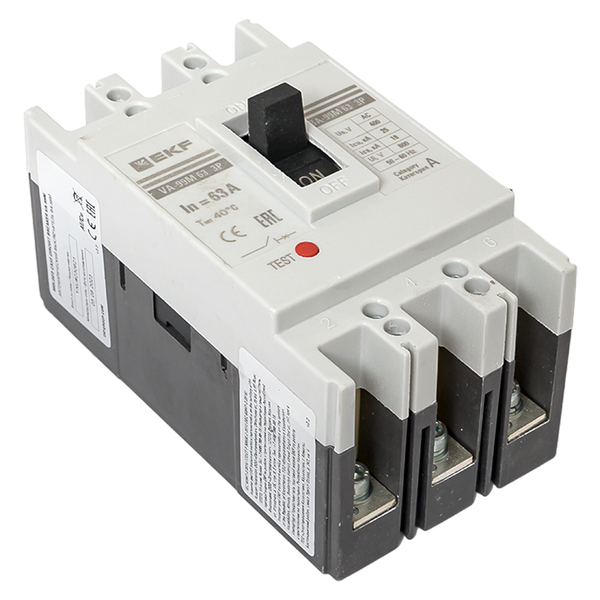

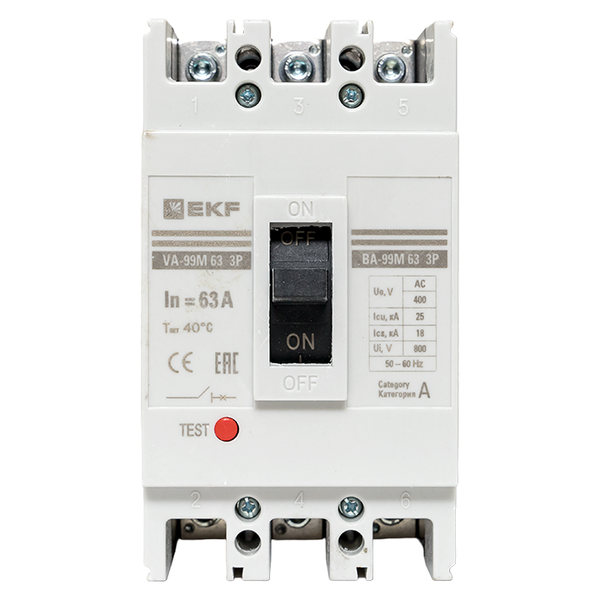

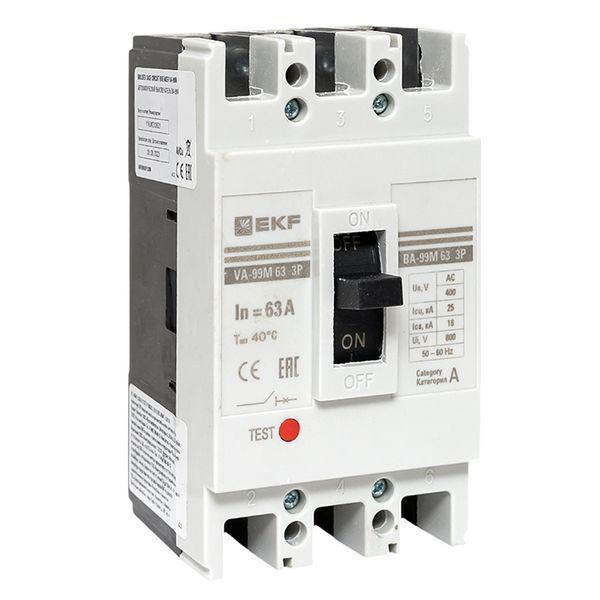

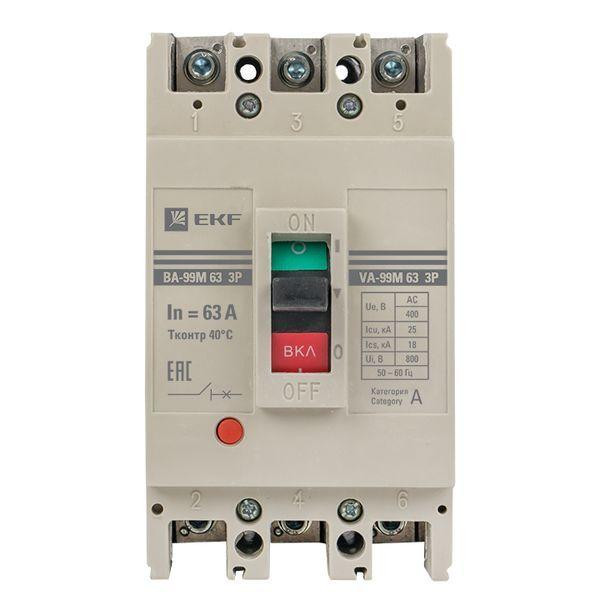

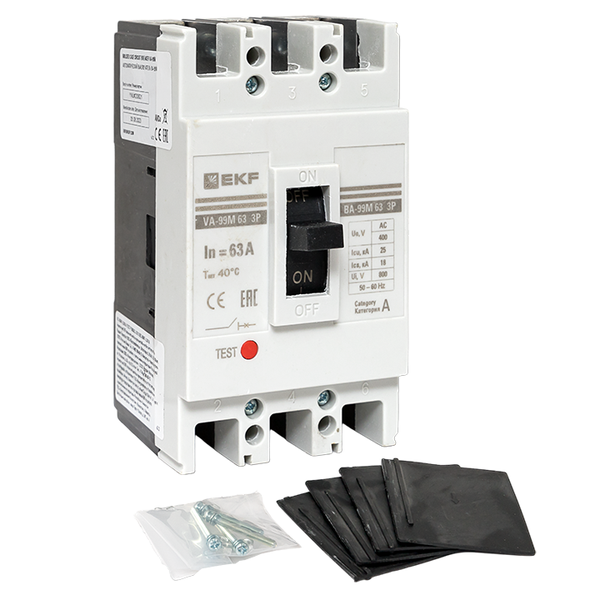

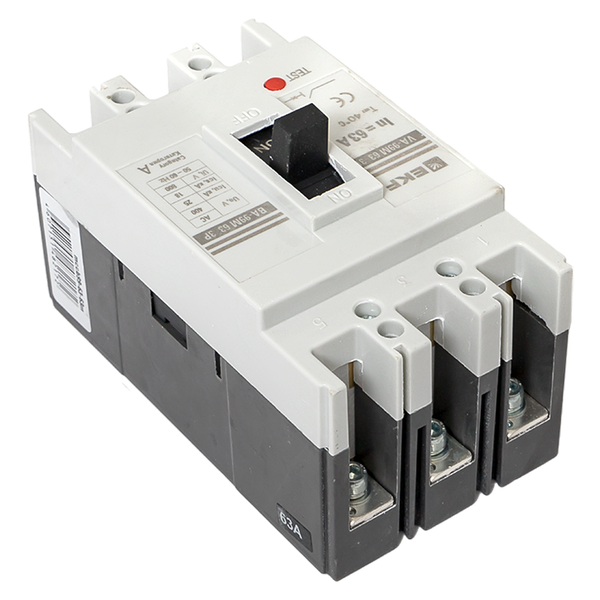

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Характеристики
Количество вспомогательных замыкающих контактов | 0 |
Количество вспомогательных размыкающих контактов | 0 |
Номинальный ток длительной нагрузки Iu | 63 А |
Количество полюсов | 3 |
Диапазон настройки устройства защиты от перегрузки с | 63 А |
Диапазон настройки устройства защиты от перегрузки по | 63 А |
Количество вспомогательных переключающих контактов | 0 |
Номинальное напряжение с | 400 В |
Номинальное напряжение по | 690 В |
Имеется указатель расцепления | Да |
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц | 25 кА |
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с | 630 А |
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по | 630 А |
Подходит для монтажа на DIN-рейку | Нет |
Встроенная защита от замыканий на землю | Нет |
Моторный привод опционально | Да |
С защитой по минимальному напряжению | Нет |
Конструктивное исполнение | Комплектное устройство в корпусе |
Степень защиты IP | IP00 |
Габариты | 0.1 × 0.08 × 0.18 м |
Серия | PROxima |
