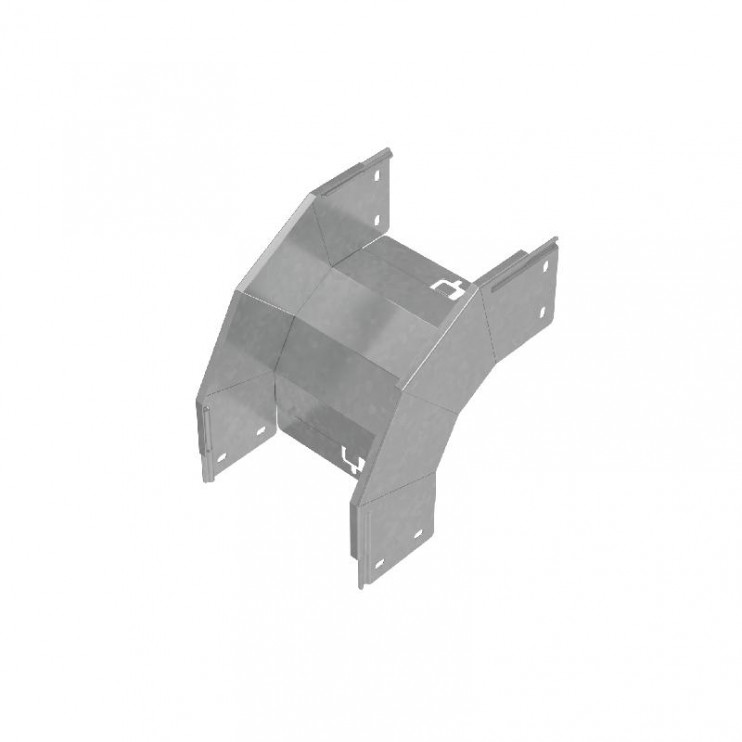

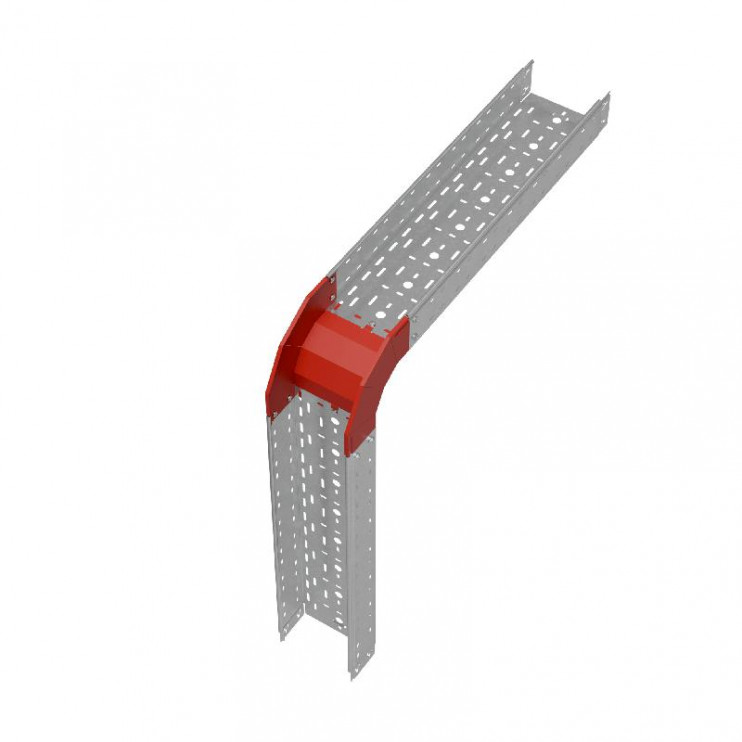

Для направления кабельной трассы вниз под прямым углом используется угол внешний вертикальный 90 градусов серии "PLUS", при этом плавный изгиб предотвращает повреждение кабельной трассы при её прокладке. Элемент подходит для соединения c металлическим листовым лотком этой же серии шириной 200 мм и высотой борта 100 мм. Изделие оцинковано методом горячего погружения согласно ГОСТ 9.307-89 и используется для монтажа в помещениях с высокой влажностью и низкой загрязненностью, под открытым небом и в слабокоррозийной среде, в соответствии с ГОСТ 15150-69. Специальные соединительные лепестки на корпусе секции обеспечивают необходимую жёсткость конструкции стыкового узла и целостность трассы. Для дополнительной защиты элемента кабельной трассы от механических повреждений, попадания пыли и мусора, используйте крышку для угла серии "PLUS".
Характеристики
Цвет | |
Исполнение | С встроенным интегрированным соединителем |
Защитное покрытие поверхности | Горячее цинкование |
Поворот (угол) | 90 град. |
Ширина кабельного лотка | 200 мм |
Высота кабельного лотка | 100 мм |
Габариты | 0.35 × 0.2 × 0.17 м |
Перфорированная боковая стенка | Нет |
