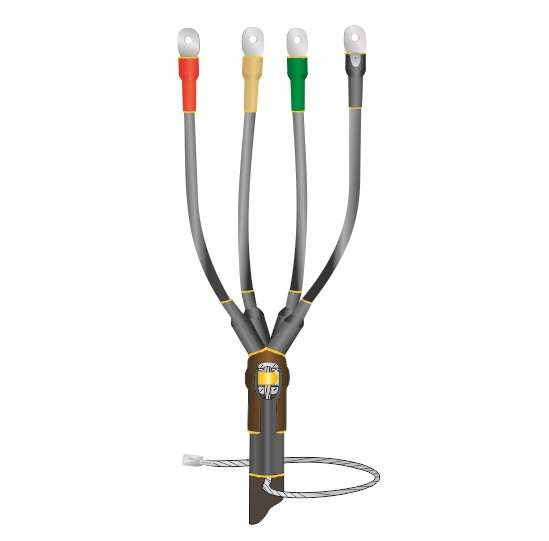

МУФТА КОНЦЕВАЯ ТЕРМОУСАЖИВАЕМАЯ МАРКИ 1ПКВ(Н)ТпбН-4х(70-120) С НАКОНЕЧНИКАМИ БОЛТОВЫМИ ВНУТРЕННЕЙ И НАРУЖНОЙ УСТАНОВКИ предназначена для оконцевания 4-х жильных силовых кабелей сечением 70, 95, 120 кв.мм с пластмассовой изоляцией с броней на напряжение до 1 кВ включительно.
Универсальна в использовании. Может быть установлена как внутри помещений всех категорий влажности, так и на открытом воздухе при температуре окружающей среды от -50град.С до +50град.С и относительной влажности до 98%.
Соответствует требованиям ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016.
Прошла необходимый комплекс независимых испытаний, на основании которых выдан сертификат соответствия Госстандарта России.
Монтируется на разделке кабеля методом термоусаживания основных деталей из модифицированного полимера, входящих в комплект муфты, с помощью горелки или высокотемпературного фена.
Предусматривает крепление провода заземления к бронелентам кабеля с помощью пружины постоянного давления и терки.
Имеет высокую эксплуатационную надежность и экологическую безопасность. Устойчива к ультрафиолетовому излучению и воздействию атмосферных осадков.
Характеристики
Исполнение | Термоусадочный |
Ряд напряжений | 1 кВ |
Количество жил | 4 |
Номинальное поперечное сечение с | 70 кв.мм |
Номинальное поперечное сечение по | 120 кв.мм |
Габариты | 0.22 × 0.17 × 0.075 м |
