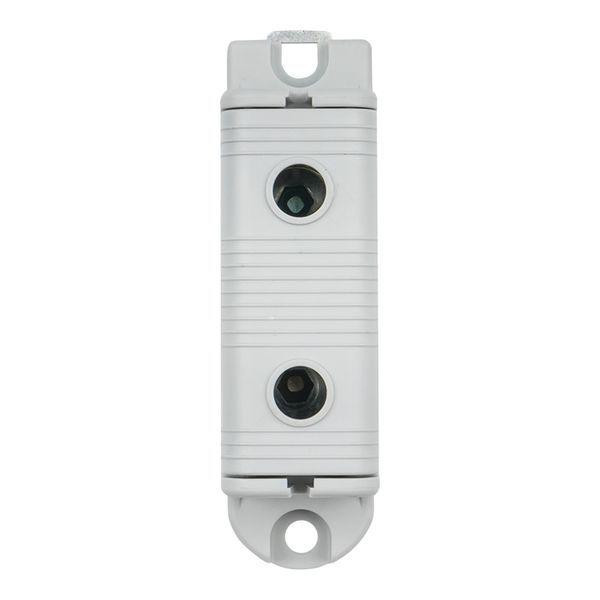

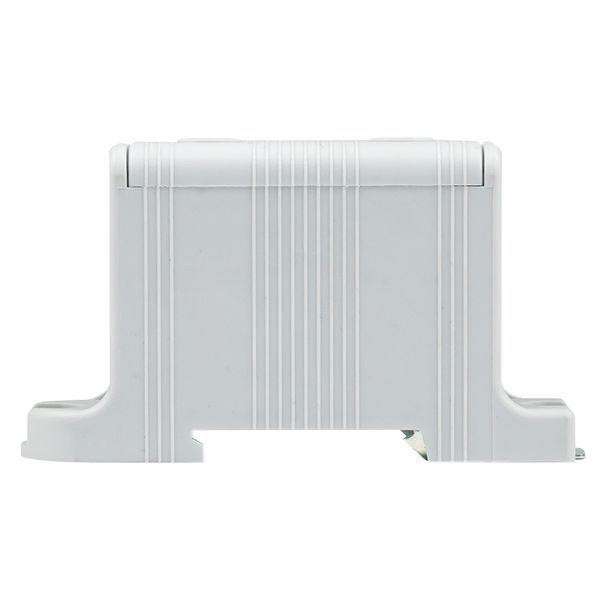

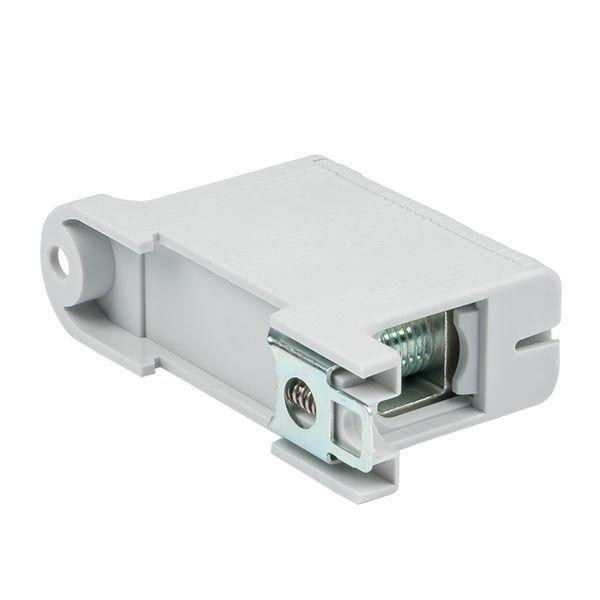

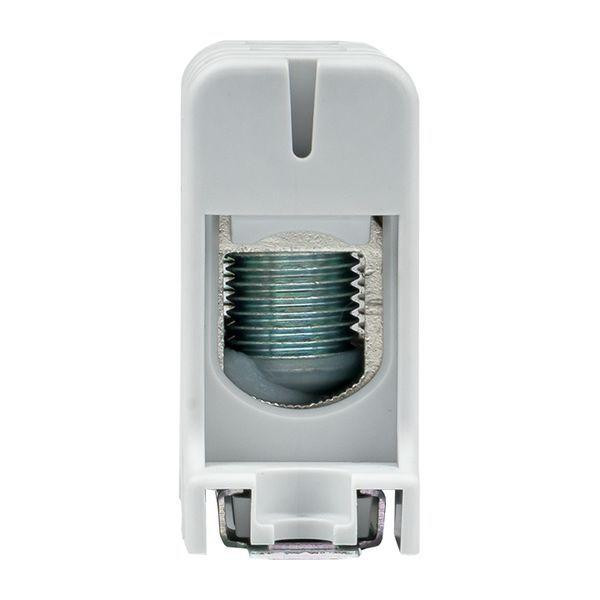

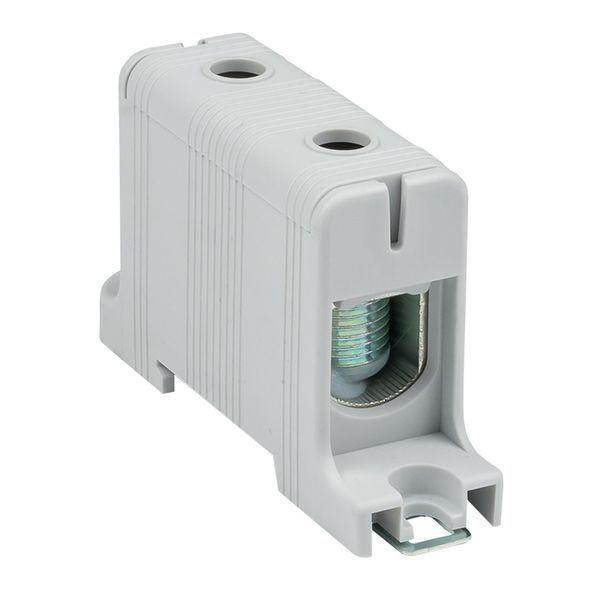

Клеммы КСВ EKF PROxima предназначены для присоединения вводных медных и алюминиевых проводников. Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником. Сечение подключаемых проводов: от 2,5 до 240 мм2 (в зависимости от габарита клемм). Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы. Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КСВ обеспечивают безопасное соединение медных и алюминиевых проводников.
Характеристики
Ширина/Шаг подключения | 24 мм |
При необходимости возможна установка замыкающей пластины | Нет |
Количество уровней | 1 |
Количество клемм на уровень | 2 |
Внутренне связанные уровни | Нет |
Цвет | |
Способ монтажа | DIN-рейка/Винт |
Номинальное напряжение | 800 В |
Рабочая температура с | -40 град.C |
Рабочая температура по | 80 град.C |
Высота минимально возможного монтажа | 49 мм |
Тип электрического присоединения 1 | Винтовое соединение |
Сечение однопроволочного проводника с | 16 кв.мм |
Сечение однопроволочного проводника по | 95 кв.мм |
Сечение многопроволочного гибкого проводника с | 16 кв.мм |
Сечение многопроволочного гибкого проводника по | 95 кв.мм |
Материал изоляции корпуса | Полиамид (PA) |
Расположение присоединения | Сбоку |
Номинальный ток In | 245 А |
Версия испытанная на взрывозащищенность "Ex е" | Нет |
Габариты | 0.09 × 0.025 × 0.05 м |
Длина | 86 мм |
Серия | PROxima |
