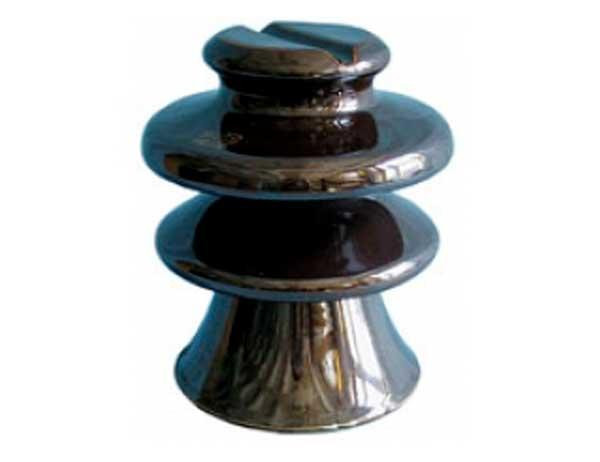

Штыревой фарфоровый изолятор НИЛЕД ШФ-20Г линейный предназначен для изоляции и крепления проводов на воздушных линиях электропередач (ЛЭП), в распределительных устройствах электростанций и подстанций переменного тока напряжением от 0,4 до 20 кВ частотой до 100 Гц. Длина пути утечки не менее 400 мм. При пробое изолятор не разрушается и провод не обрывается. Эксплуатация допускается при температуре окружающего воздуха от -60 до +50°С.
Характеристики
Степень загрязнения | 3 |
Максимальное импульсное напряжение | 125 кВ |
Максимальное напряжение под дождем | 65 кВ |
Исполнение | Изолятор штыревой |
Номинальное напряжение | 20 кВ |
Предельная нагрузка | 13 кН |
Путь утечки | 400 мм |
Габариты | 0.2 × 0.18 × 0.18 м |
