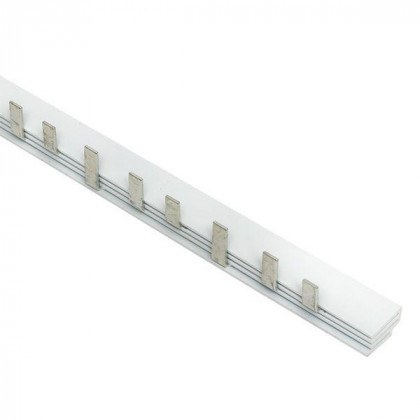

Шина соединительная типа PIN для 3-ф нагр. 100А 36х27мм EKF pin-03-100m
Описание
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Характеристики
- Поперечное сечение 16 кв.мм
- Подходит для количества устройств 12
- Величина шага 27 мм
- Изолированный Да
- Количество фаз 3
- Номинальный ток длительной нагрузки Iu 100 А
- Количество полюсов 36
- Условный номинальный ток короткого замыкания Iq 17000 кА
- Тип подключения Штырь
- Количество модулей 36
- Максимальное номинальное рабочее напряжение Ue 400 В
- Номинальное импульсное напряжение 4000 кВ
- Габариты 0.999 × 0.034 × 0.015 м
- Длина 1000 мм
- Серия PROxima
