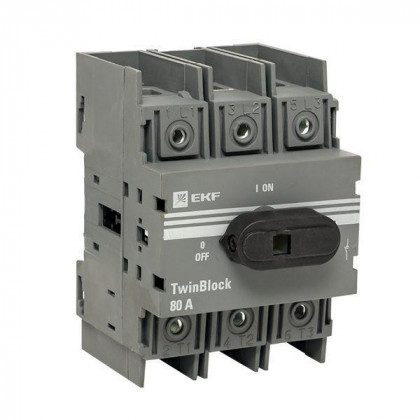

Рубильник 3п 80А с рукояткой управления для прямой установки TwinBlock PROxima EKF tb-80-3p-f
Описание
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса.
Характеристики
- Условный номинальный ток короткого замыкания Iq 13 кА
- Степень защиты (IP) лицевой стороны IP00
- С блокировкой Да
- Тип присоединения главной электрической цепи Винтовое соединение
- Тип элемента управления Поворотный рычаг
- Исполнение в качестве главного выключателя Да
- Номинальная мощность в рабочем режиме AC-23, 400 В 39 кВт
- Номинальный кратковременно выдерживаемый ток Icw 1.5 кА
- Цвет элементов управления Черный
- Максимальное номинальное рабочее напряжение Ue переменного тока AC 690 В
- Независимый расцепитель Нет
- Реверсивное исполнение Нет
- Количество вспомогательных замыкающих контактов 0
- Количество вспомогательных размыкающих контактов 0
- Номинальный ток длительной нагрузки Iu 80 А
- Количество полюсов 3
- Количество вспомогательных переключающих контактов 0
- Номинальное напряжение с 400 В
- Номинальное напряжение по 690 В
- Моторный привод опционально Нет
- Конструктивное исполнение Для монтажа в распределительном щите
- Габариты 0.1 × 0.07 × 0.08 м
- Серия EKF
